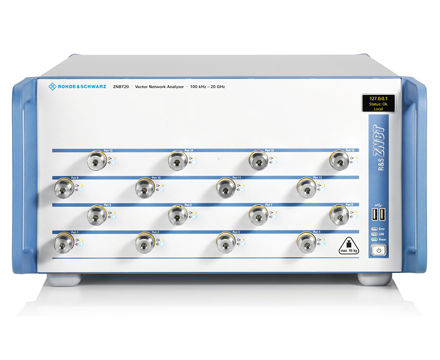

ZNBT 시리즈 Rohde & Schwarz 벡터 네트워크 분석기

새로 발표한 모델 ZNBT40 네트워크분석기는 100 kHz ~ 40 GHz 대의 넓은 주파수 범위와 최대 24개의 통합 테스트 포트를 갖춘 최초의 제품입니다. 이 제품은 5G 안테나 어레이에서의 측정과 같은 어플리케이션에 사용할 수 있습니다. 멀티포트 아키텍처는 멀티포트 구성요소에 대한 테스트 뿐만 아니라 생산량을 높이기 위해 여러 DUT를 동시에 테스트하는 데 유리합니다. ZNBT40은 최대 24개의 테스트 포트에서 특정 성능을 보장하는 모델입니다.

REQUEST A QUOTE

Detail

주요특징

4 포트 ZNBT8 기본 유닛 (8, 12, 16, 20 또는 24 포트로 업그레이드 가능)
8 포트 ZNBT20 기본 유닛 (12 또는 16 포트로 업그레이드 가능)
주파수 범위 : 9 kHz ~ 8.5 GHz (ZNBT8) 또는 100 kHz ~ 20 GHz (ZNBT20)
최대 24개 (ZNBT8) 또는 16개 (ZNBT20) 완전 위상 코히어런트 수신기
최대 140 dB의 넓은 동적 범위
짧은 스윕 시간: 예) 201 포인트 (ZNBT8)에서 2.5 ms (ZNBT20)로 2.1 ms
100 dB의 넓은 전력 스윕 범위
높은 전력 처리 용량
1 Hz ~ 10 MHz의 IF 대역폭
0.01 dB/°K의 고온 안정성
100개 이상의 트레이서(Traces) 및 채널
멀티 포트 측정의 간단한 구성
멀티 포트 어플리케이션에 최적화된 수동 및 자동 교정 방법
상태 정보
ZVA, ZVT 및 ZNx 제품 군의 모든 벡터 네트워크 분석기와 호환 가능

R&S ZNBT 시리즈 벡터 네트워크 분석기 옵션정보

	옵션 모델	설명
하드웨어	ZNBT8-B108	Additional Ports 5 to 8 for the ZNBT8 9 kHz to 8.5 GHz
	ZNBT8-B112	Additional Ports 9 to 12 for the ZNBT8 Req. ports 5 to 8, 9 kHz to 8.5 GHz
	ZNBT8-B116	Additional Ports 13 to 16 for the ZNBT8 Req. ports 5 to 12, 9 kHz to 8.5 GHz
	ZNBT8-B120	Additional Ports 17 to 20 for the ZNBT8 Req. ports 5 to 16, 9 kHz to 8.5 GHz
	ZNBT8-B124	Additional Ports 21 to 24 for the ZNBT8 Req. ports 5 to 20, 9 kHz to 8.5 GHz
	ZNBT20-B112	Additional Ports 9 to 12 for the ZNBT20 100 kHz to 20 GHz
	ZNBT20-B116	Additional Ports 13 to 16 for the ZNBT20 Req. ports 9 to 12, 100 kHz to 20 GHz
	ZNBT8-B361	Receiver Step Attenuators for Ports 1 to 4 for the ZNBT8 9 kHz to 8.5 GHz
	ZNBT8-B362	Receiver Step Attenuators for Ports 5 to 8 (ZNBT8-B108) 9 kHz to 8.5 GHz
	ZNBT8-B363	Receiver Step Attenuators for Ports 9 to 12 (ZNBT8-B112) 9 kHz to 8.5 GHz
	ZNBT8-B364	Receiver Step Attenuators for Ports 13 to 16 (ZNBT8-B116) 9 kHz to 8.5 GHz
	ZNBT8-B365	Receiver Step Attenuators for Ports 17 to 20 (ZNBT8-B120) 9 kHz to 8.5 GHz
	ZNBT8-B366	Receiver Step Attenuators for Ports 21 to 24 (ZNBT8-B124) 9 kHz to 8.5 GHz
	ZNBT8-B21	Extended Power Range for Ports 1 to 4 (ZNBT8) 9 kHz to 8.5 GHz
	ZNBT8-B22	Extended Power Range for Ports 5 to 8 (ZNBT8-B108) 9 kHz to 8.5 GHz
	ZNBT8-B23	Extended Power Range for Ports 9 to 12 (ZNBT8-B112) 9 kHz to 8.5 GHz
	ZNBT8-B24	Extended Power Range for Ports 13 to 16 (ZNBT8-B116) 9 kHz to 8.5 GHz
	ZNBT8-B25	Extended Power Range for Ports 17 to 20 (ZNBT8-B120) 9 kHz to 8.5 GHz
	ZNBT8-B26	Extended Power Range for Ports 21 to 24 (ZNBT8-B124) 9 kHz to 8.5 GHz
	ZNBT20-B21	Extended Power Range for Ports 1 to 4 (ZNBT20) 100 kHz to 20 GHz
	ZNBT20-B22	Extended Power Range for Ports 5 to 8 (ZNBT20) 100 kHz to 20 GHz
	ZNBT20-B23	Extended Power Range for Ports 9 to 12 (ZNBT20-B112) 100 kHz to 20 GHz
	ZNBT20-B24	Extended Power Range for Ports 13 to 16 (ZNBT20-B116) 100 kHz to 20 GHz
	ZNBT-B4	Precision Frequency Reference
	ZNBT-B81	DC Inputs
	ZNBT-B10	GPIB Interface
	ZNBT-B12	Device Control
	ZNBT-B19 (1332.9283.10)	Additional Removable Hard Disk, LPW10
	ZNBT-B19 (1332.9283.11)	Additional Removable Hard Disk, LPW11
소프트웨어	ZNBT-K2	Time Domain Analysis (TDR)
	ZNBT-K20	Extended Time Domain Analysis
	ZNBT-K4	Frequency Conversion Req. ZVAB-B44 to control external generators via IEC/IEEE bus. Second internal source is included with ZNBT8-B112/ZNBT20-B112.
	ZNBT-K14	Intermodulation Measurements (Req. ZNBT-K4)
	ZNBT-K17	10 MHz Receiver Bandwidth
	ZNBT-K19	1 mHz Frequency Resolution
	ZNBT-Z14	External Handler I/O Interface
액세사리		액세사리
추천 옵션	ZZA-KN5	19" Rack Adapter For mounting a 19" housing 5 RU high in a standard 19" rack
