RTO2000 시리즈 오실로스코프

600 MHz ~ 6 GHz의 대역폭을 제공하는 RTO®2000 시리즈 오실로스코프는 시간 도메인과 주파수 도메인 테스트에서 모두 뛰어난 성능을 제공합니다. 뛰어난 신호 충실도, 초당 1백만 파형의 응답성, 최대 16비트 수직 분해능으로 빠르고 자신 있게 측정할 수 있습니다. SmartGrid가 적용된 정전식 터치스크린으로 오실로스코프를 쉽고 직관적으로 사용할 수 있습니다.

REQUEST A QUOTE

Detail

멀티 도메인 과제를 위한 설계

I 초당 1백만 파형으로 신호 오류를 빠르게 검출

I 2 GSample 대용량 메모리로 긴 시퀀스 분석

I 최대 16비트의 수직 분해능

I 멀티채널 스펙트럼 분석

I 자동 컴플라이언스 테스트

I 임의파형발생기 내장

I 임베디드 시스템 분석을 위한 MSO 및 16개의 로직채널 지원

I 사용자가 원하는 대로 파형의 배치가 가능한 멀티 그리드 기능

I 최적화된 터치스크린, 멀티화면 및 스마트 메뉴 구조

I 업계 최초의 디지털 트리거 시스템 지원

I 0.01 Hz의 RBW 적용이 가능한 하드웨어 기반의 FFT 기능

I USB 2.0, Ethernet, MIPI(D-PHY), Broad R-reach 컴플라이언스 테스트 지원

I 위반 / 불량 신호에 대한 분석이 가능한 마스크테스트 및 히스토리 지원

I LTE / LTE-A MIMO 주요항목 (TA, Demodulation등) 측정 가능

주요사양

- 대역폭 : 600 MHz / 1 GHz / 2 GHz / 3 GHz / 4 GHz / 6 GHz

- 샘플링 : 20 Gsample/s

- 메모리 : 2 Gsample

- 분해능 : 16 bit

- 디스플레이 : 12.1" 정전식 터치스크린

최대 ADC 16-bit 분해능 (resolution)

저잡음 프론트엔드 및 10 GHz 단일 코어 ADC 컨버터는 RTO2000 디지털 오실로스코프의 탁월한 측정 정확도 및 동적 범위의 기초입니다. HD 모드는 ADC 컨버터 다음에 신호의 구성 가능한 로우-패스 필터링을 활성화하여 분해능을 최대 16-bit까지 증가시킵니다. 필터링은 양자화 노이즈를 줄이므로 신호 세부 사항이 표시됩니다.

초당 1백만개의 파형 업데이트로 신속하게 신호 결함 발견

RTO2000 디지털 오실로스코프는 최대 1,000,000개의 파형을 표시합니다. 이를 가능하게하기 위해 Rohde & Schwarz는 최적화 된 신호 처리 기능을 갖춘 ASIC을 개발했습니다. RTO2000 디지털 오실로스코프는 사용자가 간헐적인 결함있는 신호를 빠르고 안정적으로 포착 할 수있게 합니다. 히스토그램, 마스크 또는 커서 측정이 활성화 된 경우에도 높은 수집 속도를 사용할 수 있습니다.

통합 스펙트럼 분석

주파수 분석을 위해 사용자는 최대 4개의 아날로그 신호에 대해 RTO2000 디지털 오실로스코프의 중심 주파수, 범위 및 분해능 대역폭을 설정하기 만하면 됩니다. 오랜 기간 동안 RF 개발 경험을 보유한 로데슈바르즈에서 개발된 RTO의 주파수 분석 능력은 뛰어난 다이나믹 범위를 제공합니다. 디버깅을 위해 스펙트럼과 관련 신호 경로를 동시에 표시하고 이벤트 신호를 상호 연관시킬 수 있습니다. 스펙트로그램 모드, 다른 디텍터 (최대 홀드) 및 마스크 테스트는 추가 분석 기능을 제공합니다

업계 최고의 2G 샘플 메모리

기본 구성에서 RTO2000 오실로스코프는 채널 당 50 Msample의 수집 메모리를 제공합니다. 긴 펄스 또는 프로토콜 시퀀스를 연속적으로 수집하는 것과 같은 어플리케이션은 종종 더 깊은 메모리를 필요로합니다. RTO2000 디지털 오실로스코프의 수집 메모리는 최대 2Gsample까지 확장 할 수 있습니다. ASIC의 신호 프로세싱은 딥 메모리 (deep memory)에서도 원활한 워크 플로우를 보장합니다.

시간 및 주파수 영역에서의 동시 동작되는 존 트리거

RTO2000 디지털 오실로스코프의 존-트리거는 이벤트의 그래픽 분리를 가능하게합니다. 사용자는 여러 모양의 존을 최대 8개까지 지정할 수 있습니다. 여러 채널 또는 math 기능를 사용하여 논리적으로 측정할 수 있습니다. 존이 정의 된 방법에 따라 트리거 신호는 신호가 존과 교차하거나 교차하지 않을 때 활성화됩니다. 이것은 타임-도메인에서 메모리 인터페이스로부터 읽기 / 쓰기 시퀀스를 분리하는 것을 가능하게합니다.

히스토리 버퍼에서 항상 사용 가능한 상시 신호저장 및 획득 분석

RTO2000 디지털 오실로스코프의 히스토리 기능은 메모리에 저장된 이전 파형을 항상 액세스 할 수 있도록합니다. 사용자는 줌, 측정, math 및 스펙트럼 분석 기능과 같은 도구를 사용하여 저장된 모든 신호를보고 분석 할 수 있습니다.

Rohde & Schwarz 솔루션

RTO2000 디지털 오실로스코프 오실로스코프는 주파수, 프로토콜 및 로직 분석 기능을 갖춘 완전 통합 멀티 도메인 테스트 솔루션을 제공합니다. 사용자는 모든 기능의 일관되고 간단한 조작과 모든 분석 기능이 시간 상관 관계가 있다는 사실로 표준화 된 사용자 인터페이스를 높이 평가합니다. 다음 예제는 이점을 명확히 보여줍니다. 임베디드 디자인 기능의 산발적 인 고장은 종종 내부 전압 공급 장치의 간섭으로 인해 발생합니다. RTO2000 디지털 오실로스코프 오실로스코프는 프로세서 및 인터페이스 동작에 따라 시간 및 주파수 영역에서 전압 공급의 품질을 분석 할 수 있습니다. 이 원 박스 솔루션을 사용하면 복잡한 설계에서도 오류를 신속하게 감지 할 수 있습니다.

Spec

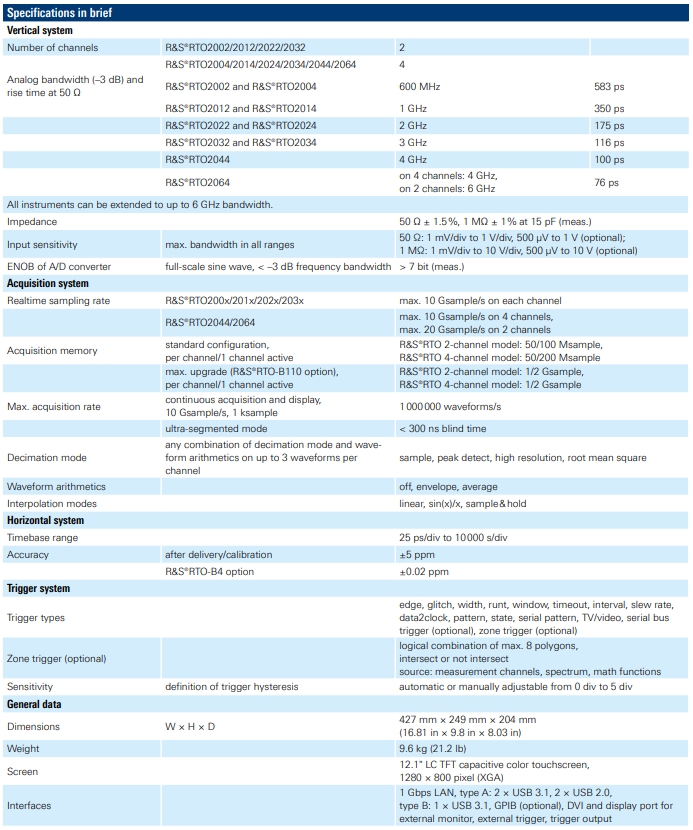

RTO2000 시리즈 오실로스코프 사양

Vertical system
Numbers of channels	R&S^®RTO2002/R&S^®RTO2012 R&S^®RTO2022/R&S^®RTO2032	2
	R&S^®RTO2004/R&S^®RTO2014 R&S^®RTO2024/R&S^®RTO2034 R&S^®RTO2044/R&S^®RTO2064	4
Analog bandwidth (–3 dB) and rise time at 50 Ω	R&S^®RTO2002 and R&S^®RTO2004	600 MHz, 583 ps
	R&S^®RTO2012 and R&S^®RTO2014	1 GHz, 350 ps
	R&S^®RTO2022 and R&S^®RTO2024	2 GHz, 175 ps
	R&S^®RTO2032 and R&S^®RTO2034	3 GHz, 116 ps
	R&S^®RTO2044	4 GHz, 100 ps
	R&S^®RTO2064	on 4 channels: 4 GHz, 100 ps on 2 channels: 6 GHz, 76 ps

All instruments can be extended to up to 6 GHz bandwidth.
Impedance		50 Ω ±1.5 % 1 MΩ ±1 % at 15 pF (meas.)
Input sensitivity	max. bandwidth in all ranges	50 Ω: 1 mV/div to 1 V/div, 500 μV to 1 V (optional); 1 MΩ: 1 mV/div to 10 V/div, 500 μV to 10 V (optional)
ENOB of A/D converter	full-scale sine wave, < –3 dB frequency bandwidth	> 7 bit (meas.)
Acquisition system
Realtime sampling rate	R&S^®RTO200x/201x/202x/203x	max 10 Gsample/s on each channel
	R&S^®RTO2044/2064	max. 10 Gsample/s on 4 channels max. 20 Gsample/s on 2 channels
Acquisition memory	standard configuration, per channel/1 channel active	R&S^®RTO2000: 2-channel-model: 50 /100 Msample R&S^®RTO2000: 4-channel-model 50 /200 Msample
	max. upgrade (R&S^®RTO-B110 option), per channel/1 channel active	R&S^®RTO2000: 2-channel-model: 1/2 Gsample R&S^®RTO2000: 4-channel-model: 1/2 Gsample
Max. acquisition rate	continuous aquisition and display, 10 Gsample/s, 1 ksample	1 000 000 waveforms/s
	ultra-segmented-mode	< 300 ns blind time
Decimation modes	any combination of decimation mode and waveform arithmetics on up to 3 waveforms per channel	sample, peak detect, high resolution, root mean square
Waveform arithmetics		off, envelope, average
Interpolation modes		linear, sin(x)/x, sample&hold
Horizontal system
Timebase range		25 ps/div to 10,000 s/div
Accuracy	after delivery/calibration R&S^®RTO-B4 option	±5 ppm ±0.02 ppm
Trigger system
Trigger types		edge, glitch, width, runt, window, timeout, interval, slew rate, data2clock, pattern, state, serial pattern, TV/video, serial bus trigger (optional), zone trigger (optional)
Zone trigger (opt.)		logical combination of max. 8 polygons, intersect or not intersect source: measurement channels, spectrum, math functions
Sensitivity	definition of trigger hysteresis	automatic or manually adjustable from 0 div to 5 div
General data
Dimensions	W x H x D	427 mm x 249 mm x 204 mm (16.81 in x 9.8 in x 8.03 in)
Weight		9.6 kg (21.2 lbs)
Screen		12.1" LC TFT capacitive color touchscreen, 1280 x 800 pixels (XGA)
Interfaces		1 Gbps LAN, type A: 2 x USB 3.1, 2 x USB 2.0, type B: 1 x USB 3.1, GPIB (optional), DVI and display port for external monitor, external trigger, trigger output
